第二代挥码枪

本次发布功能变化

• 增加 15M 串口
• 升级到 DAP v2
• 更新 SoC 的 BSP 到2024年版本
• 改进接线

连接方式

增加功能后，挥码枪跟下位机之间的连接线现在变成了5根，5根线与挥码枪连接的一端（称为 N 端），已经用一个黑色的5孔单排母头固定好，跟挥码枪连接时，把 N 端光滑的一面（看不到金属头的一面）对着挥码枪的上面（带有图案的一面），并且插在靠上面的一排（标有 SWD SWK GND TX RX 的一排），如下图所示：

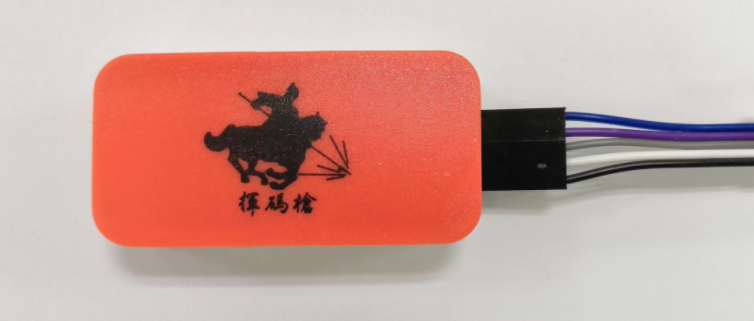

（N 端光滑的一面对着挥码枪的上面）

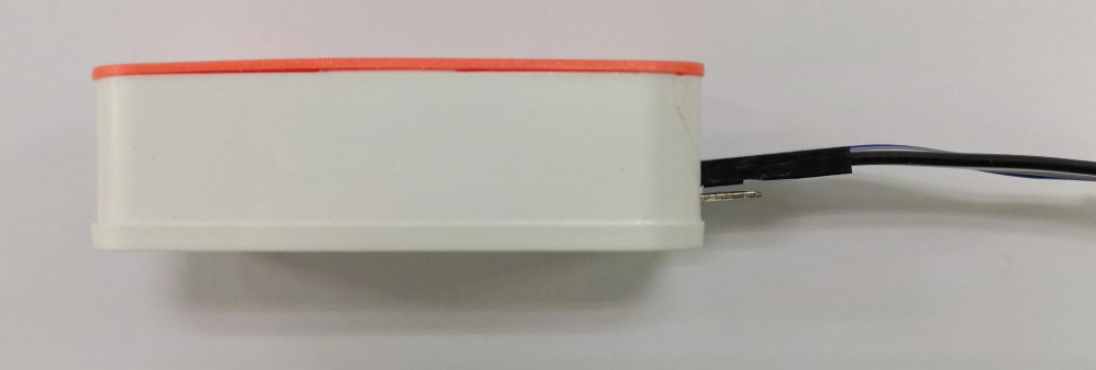

（插在靠上面的一排）

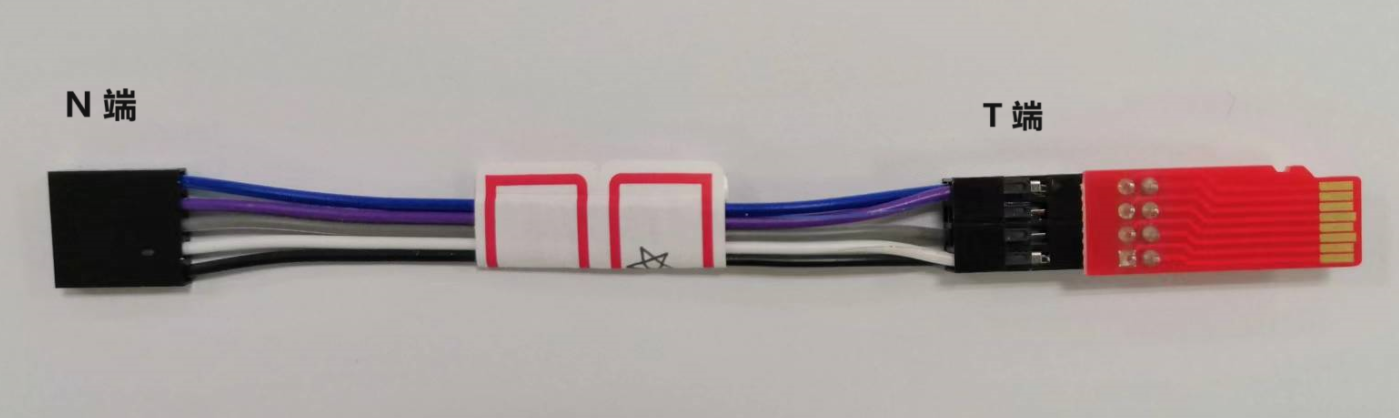

5根线的另一端（称为 T 端），出货时已经与 SD 转接头连接好，如果不小心拔开了，连接时，应确保当5根线平放（没有扭曲）时，N 端光滑的一面与转接头有电路的一面在同一面，如下图所示：

N 端和 T 端的对应关系为：
