GDK7+NanoCode 调试学习系列6-- (ISS）搭建环境调试GDK7

本篇继续学习：

• 使用Intel System Studio（ISS）来搭建远程调试目标机GDK7

• 尝试设置内核符号和源码

• 以及一些遇见的问题

必备环境

参考

https://software.intel.com/content/www/us/en/develop/documentation/system-debug-user-guide/top/jtag-debugging-specifics/jtag-debugging-requirements.html

需要目标机CPU支持JTAG调试;同时需要BIOS里打开DCI调试。

GDK7目标机是支持JTAG调试，并且BIOS默认是打开DCI的。

建立连接

1. 启动ISS，使用默认的workspace目录或者自己选择自定义工作目录，点击Launch。

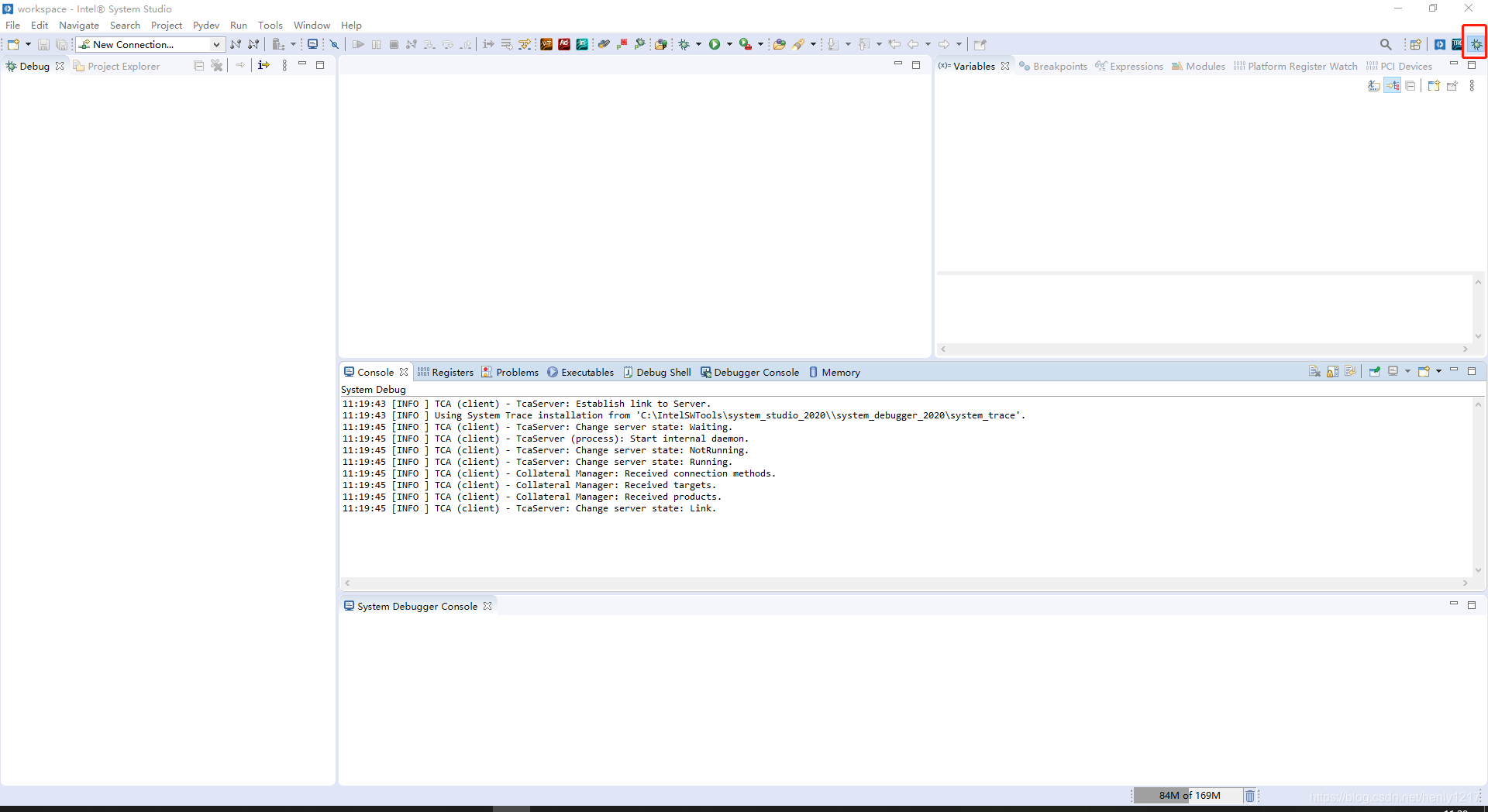

2. 打开之后，选择右上角“Debug”选项。

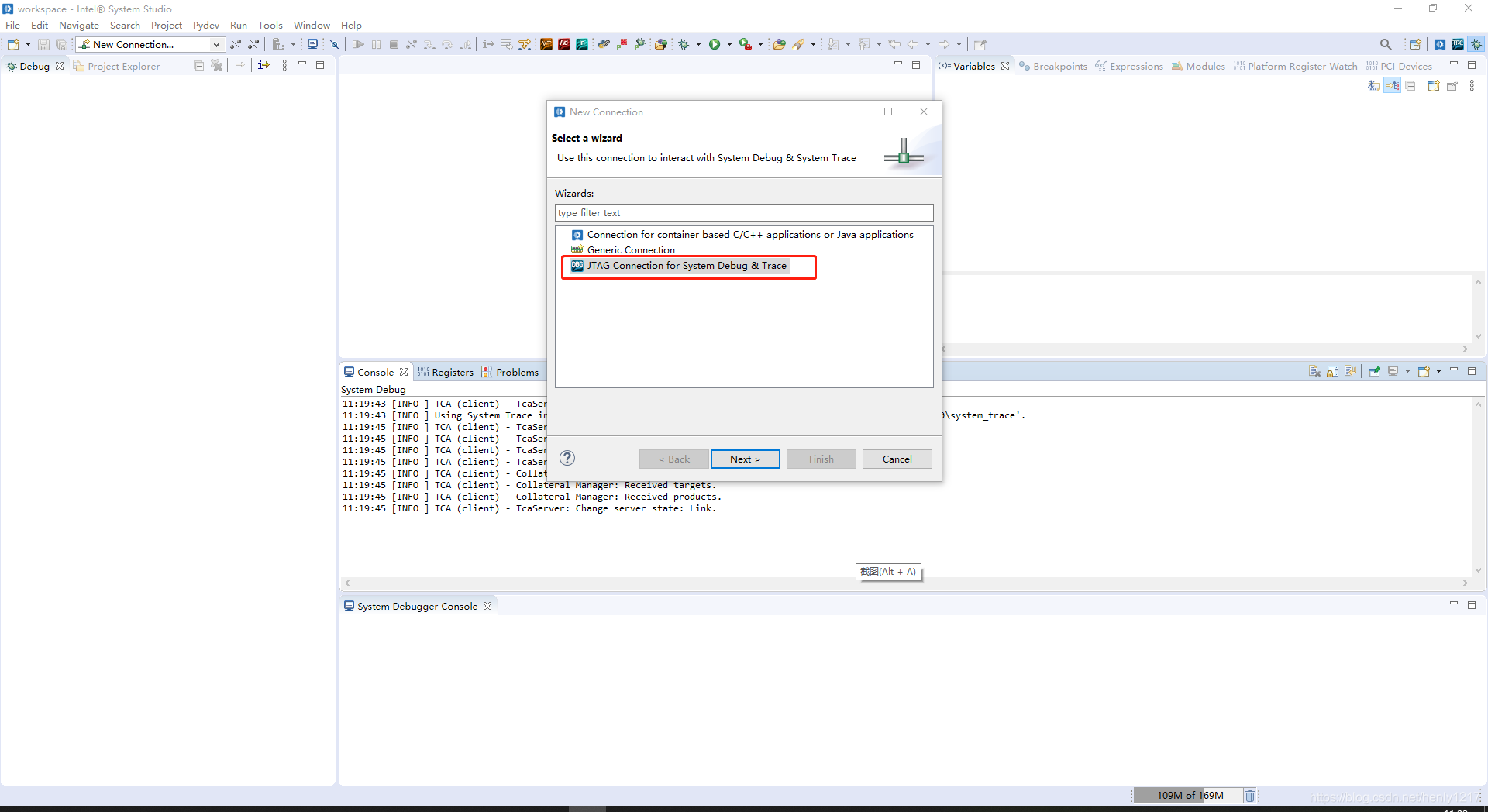

3. 点击左侧“New Connection…”建立新连接。

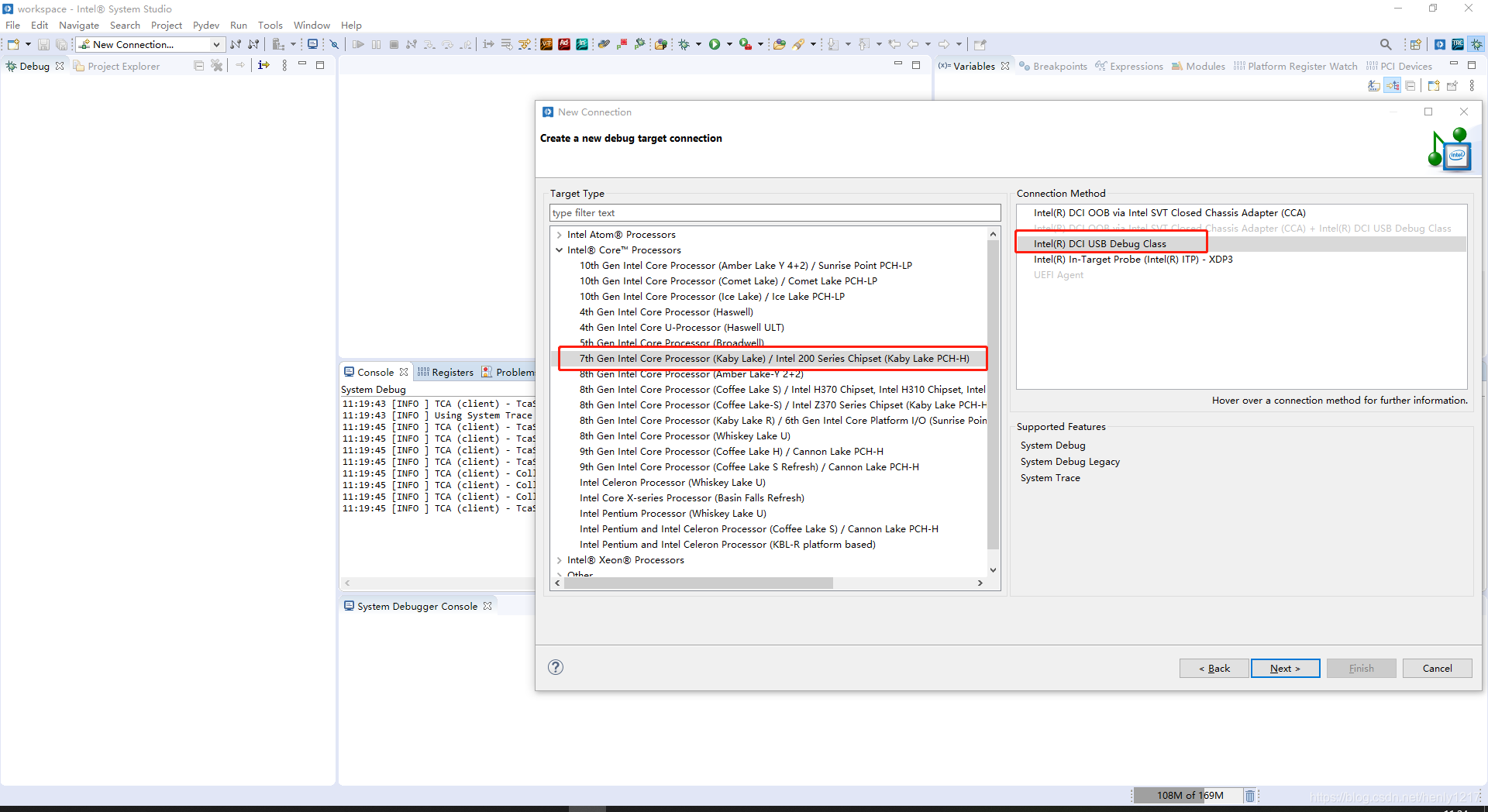

4. 一直默认Next，到选择“Select a target”,选择CPU和连接方式。

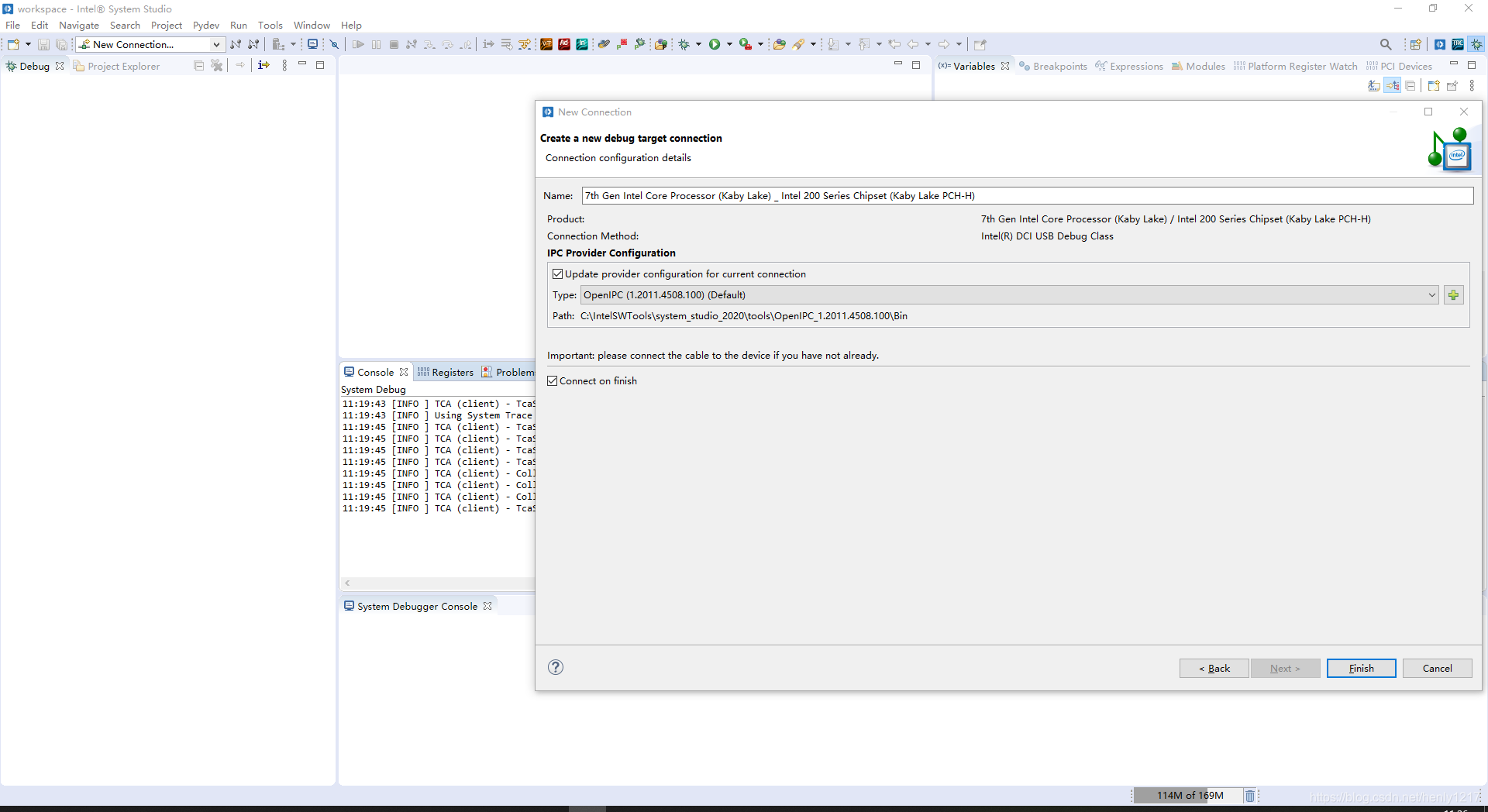

5. Next之后，选择Finish，默认将自动连接。

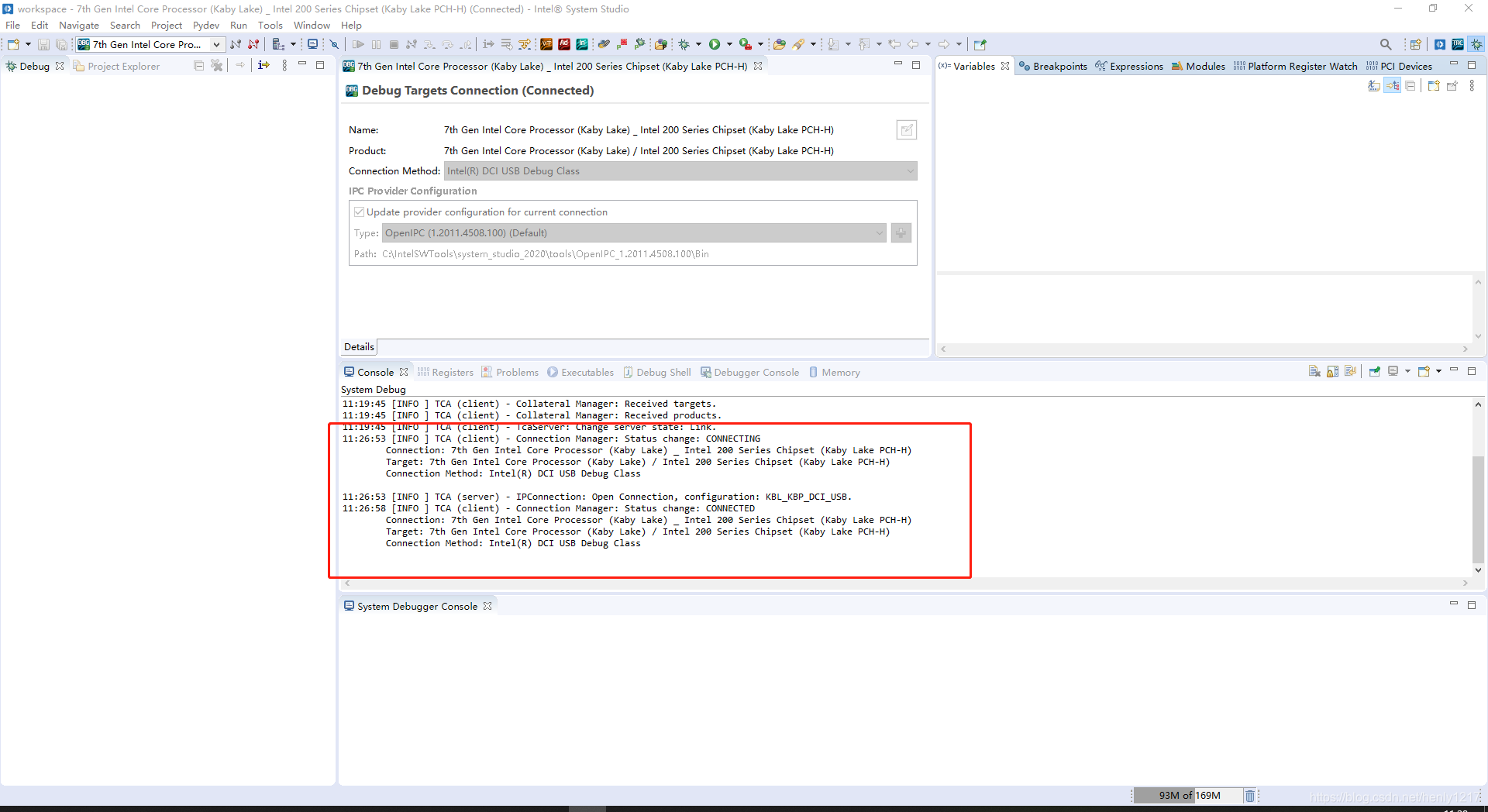

6. 连接成功。

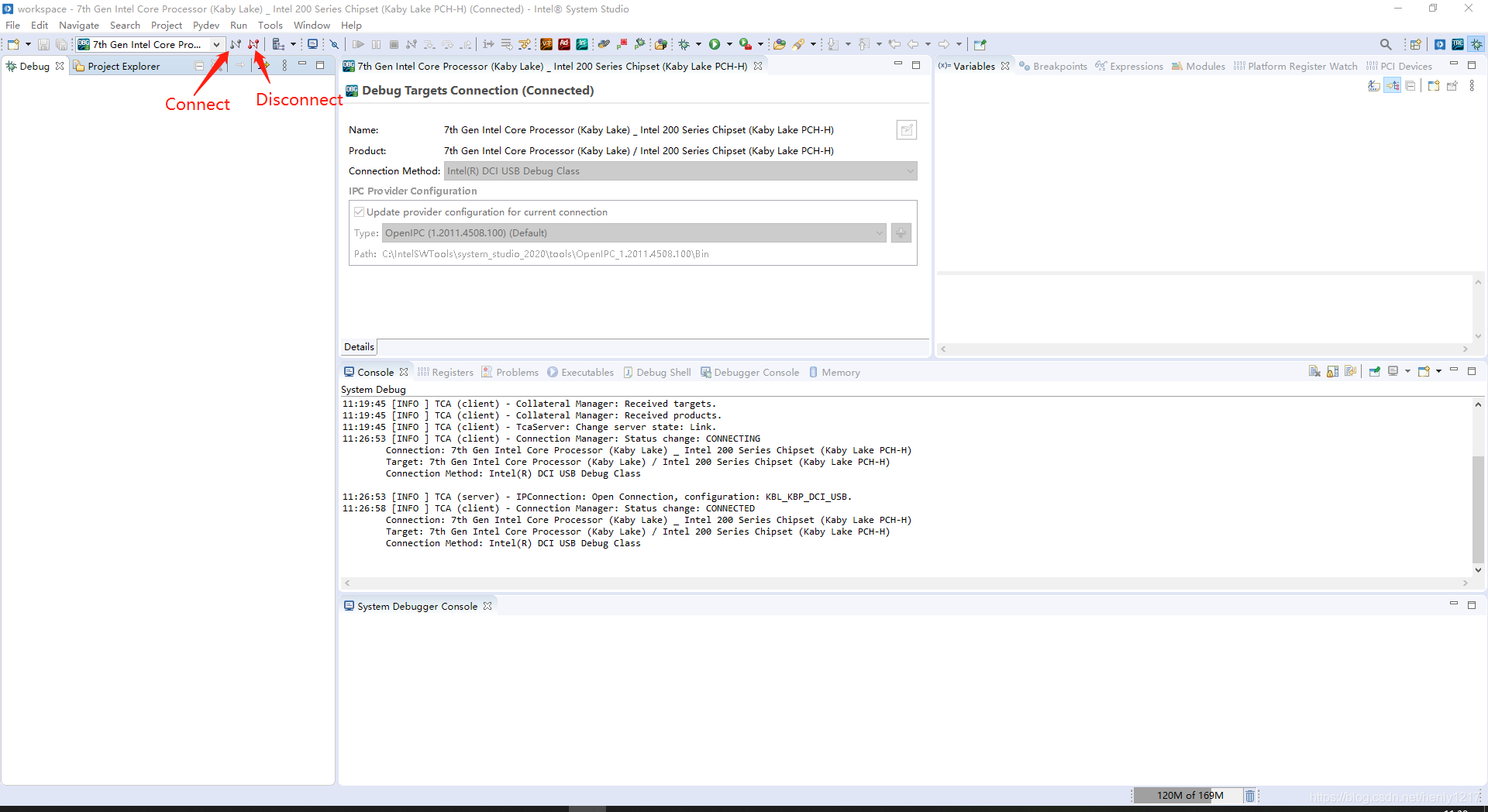

7. 建立连接之后，下次就可以直接选择后点击“连接”按钮了，如下：

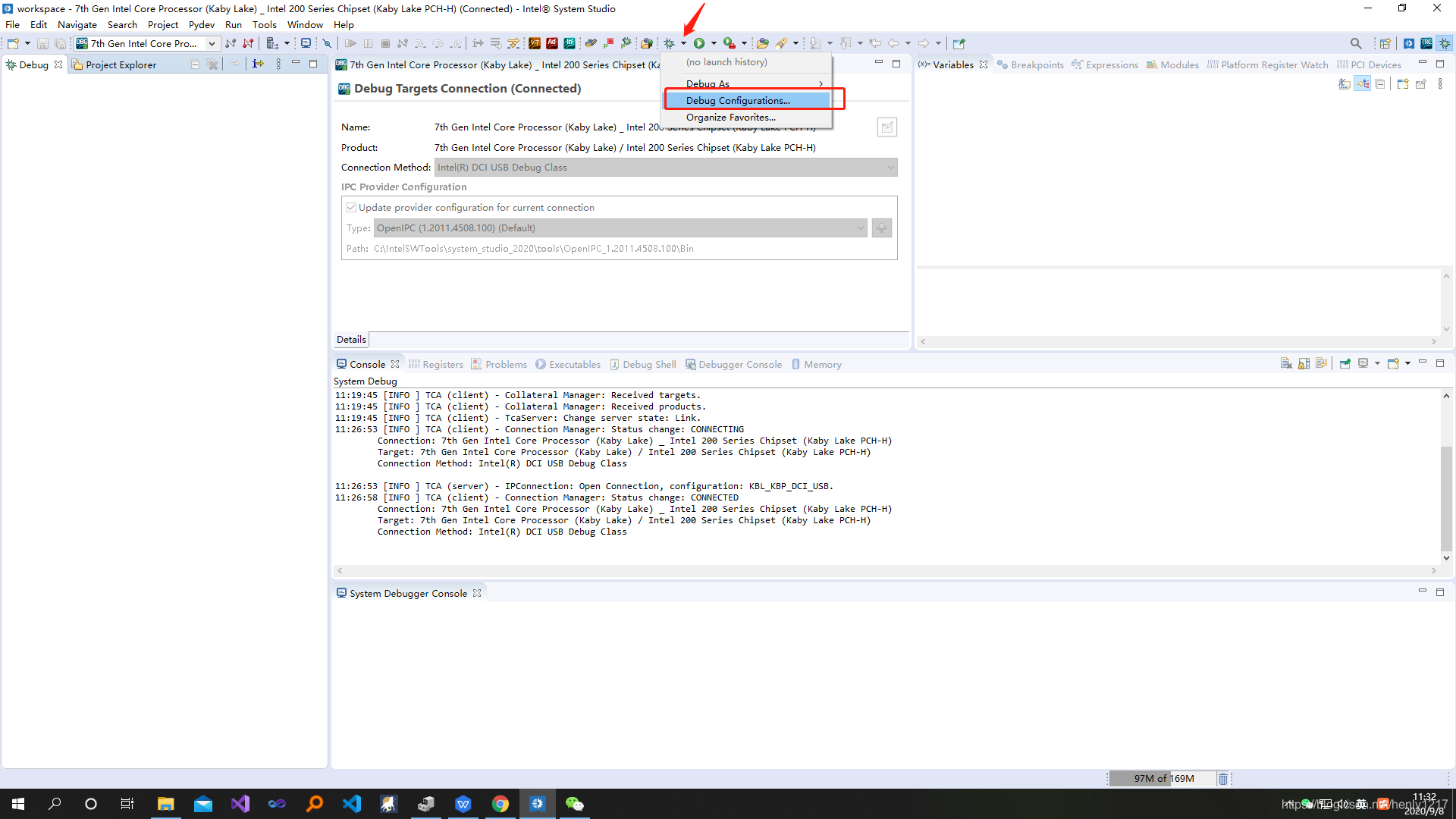

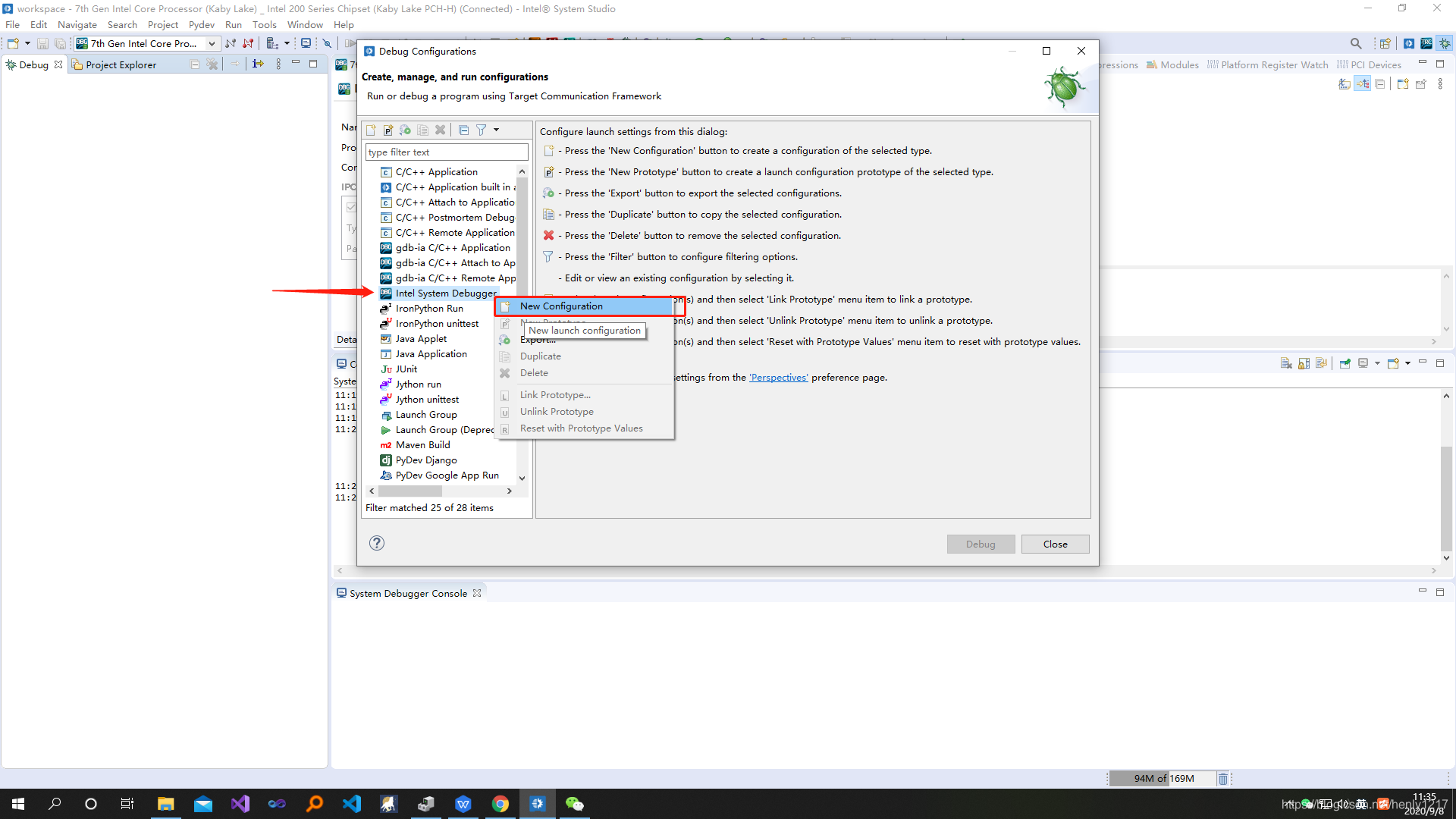

8. 下面建立一个调试会话，点击下图“Debug”下拉->“Debug Configurations…”(同样，下次可直接使用)。

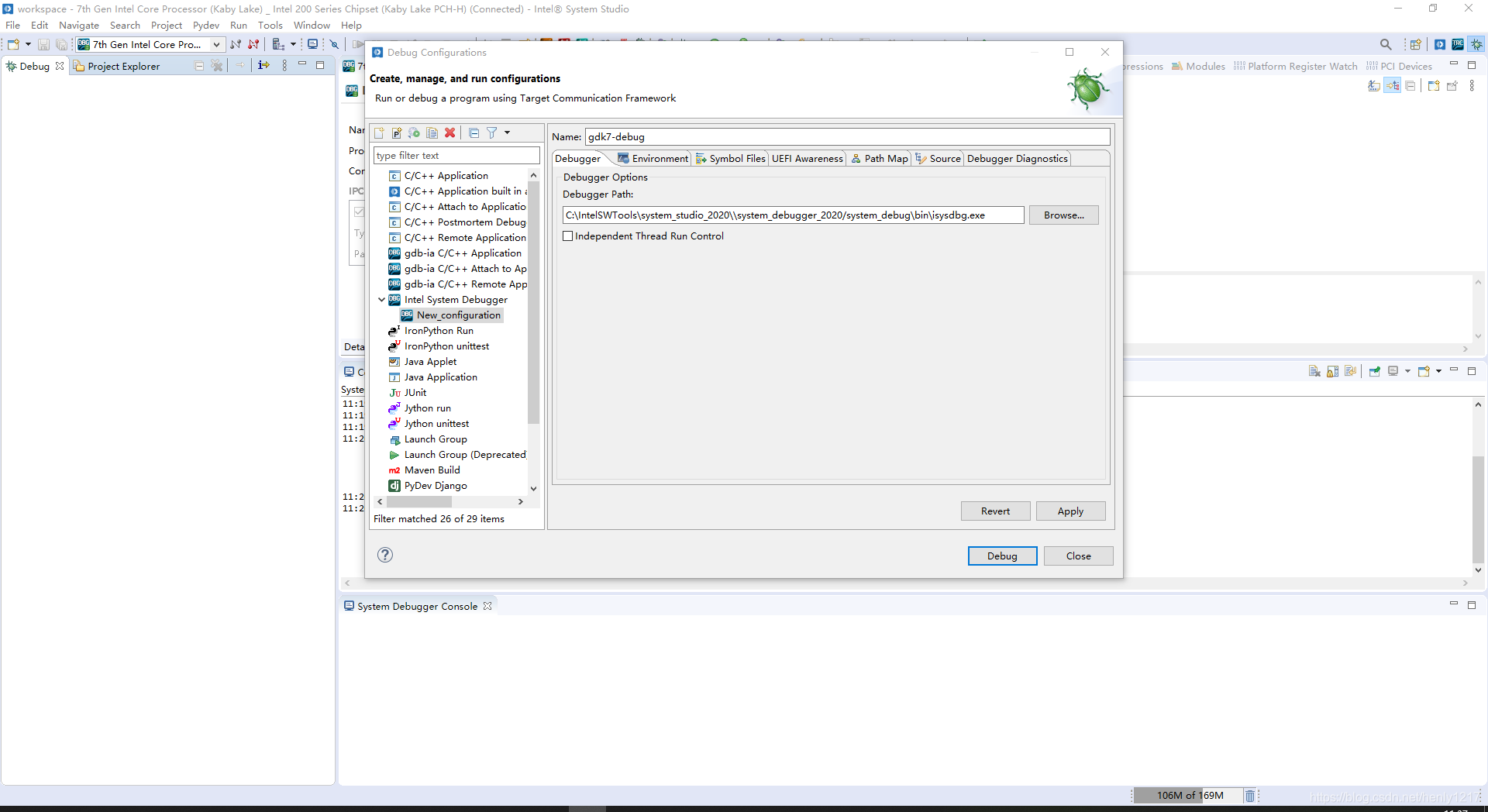

9. 选择调试类型，修改名称

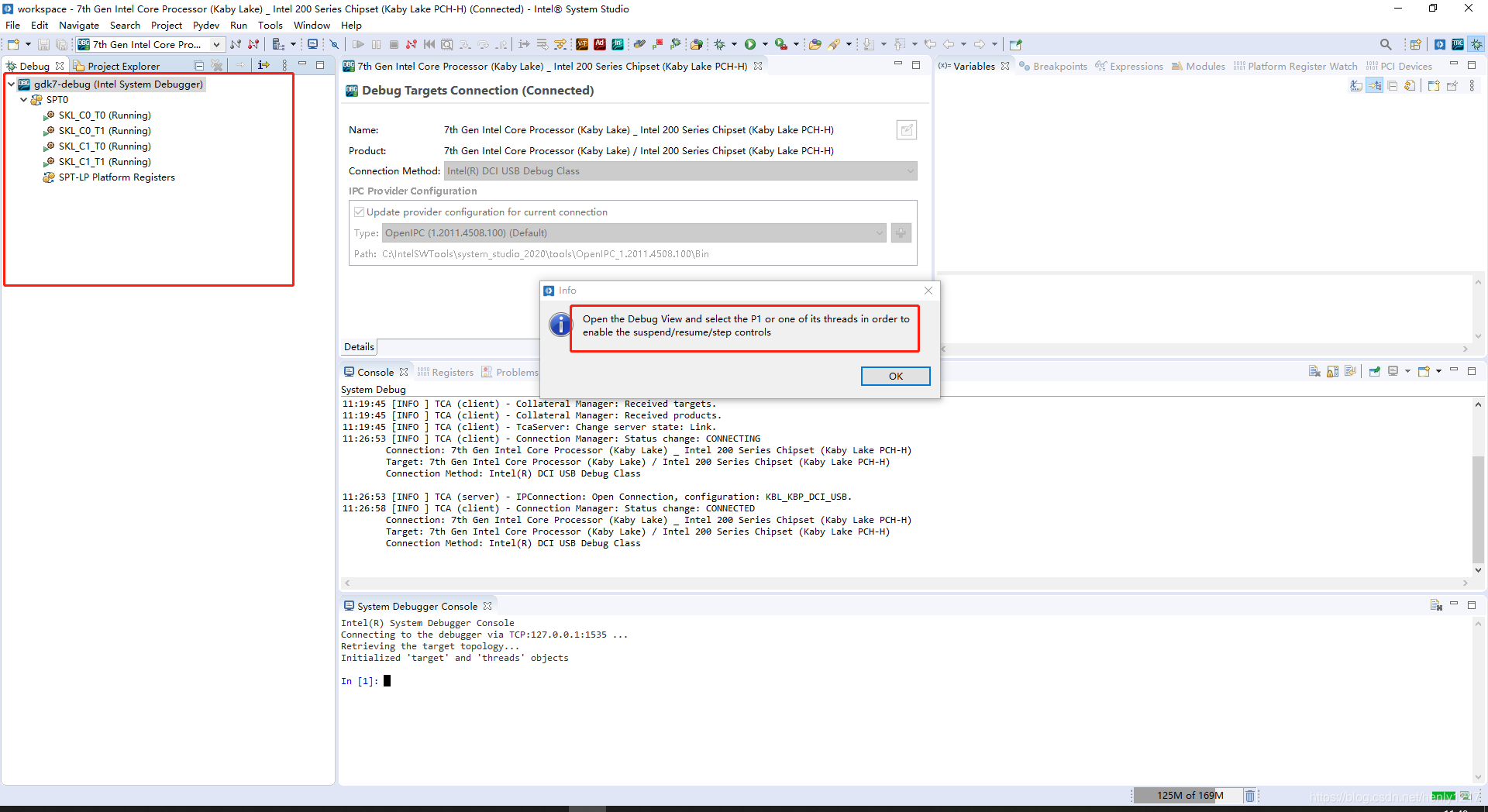

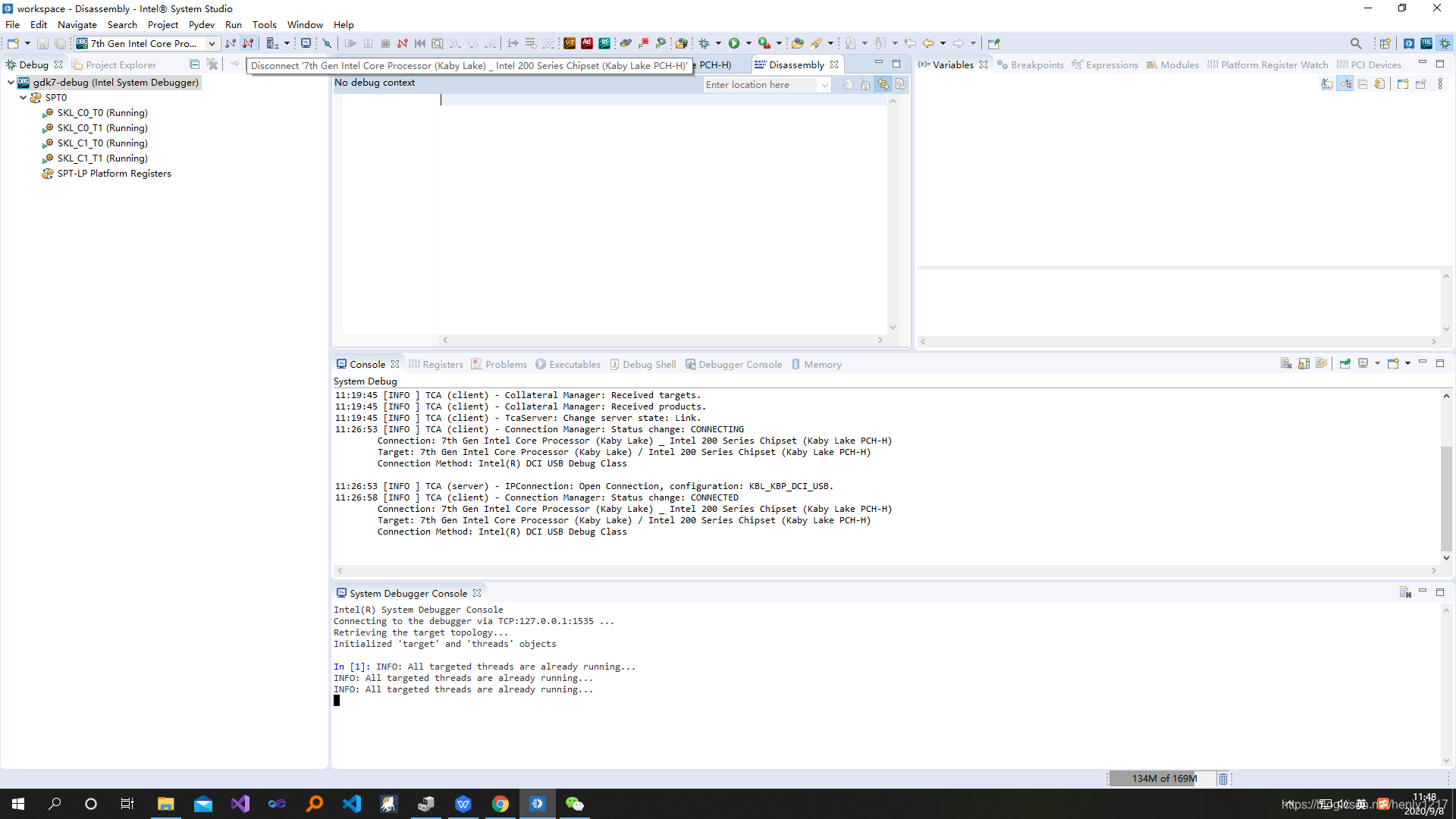

10. 点击“Apply”,点击”Debug”开始调试，如下展示的信息：

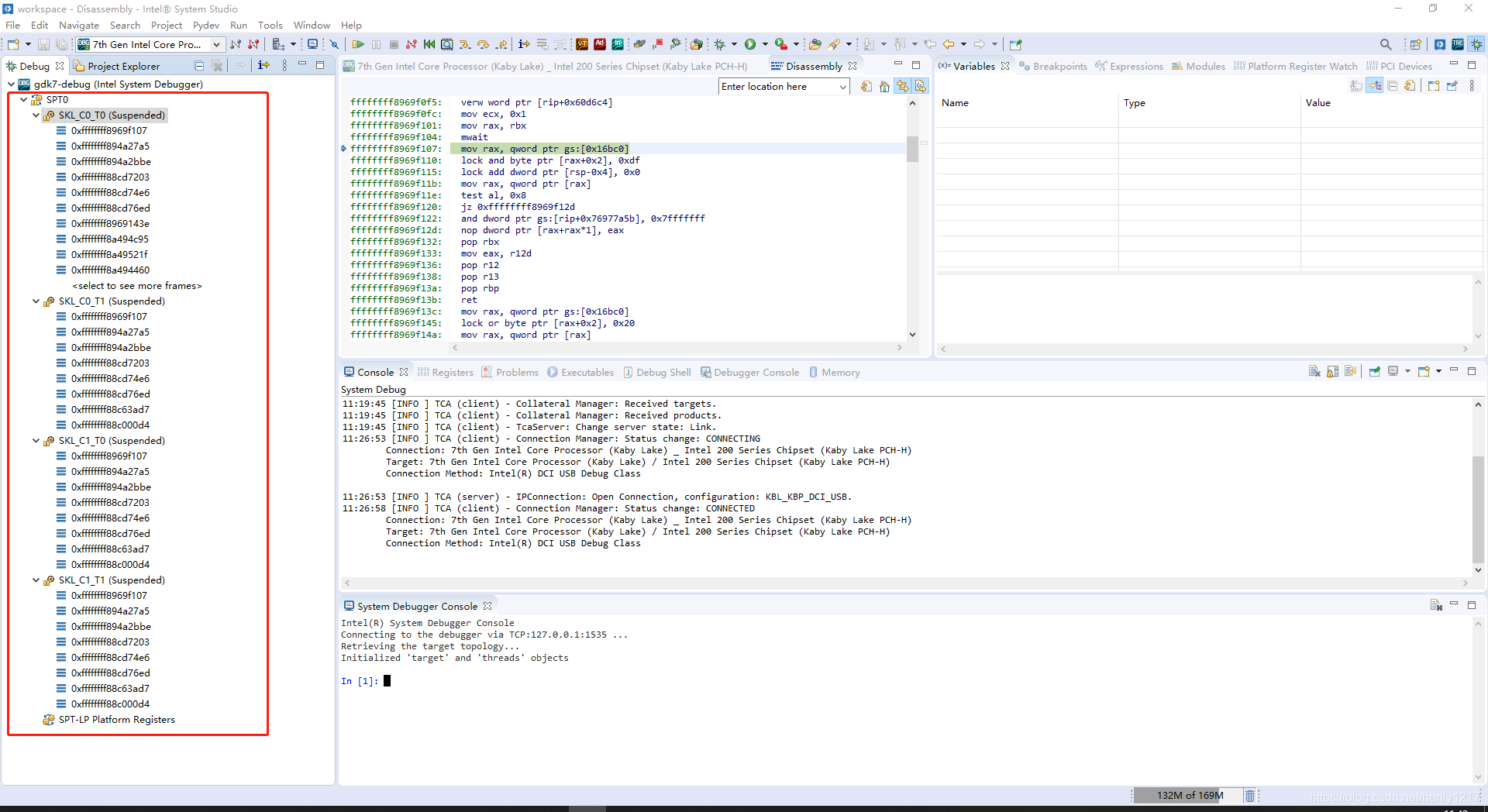

11. 这样，可以在左边的“Debug View”里面中断/恢复/单步了。我们右键“SPT0”然后选择“Suspend”,看到所有CPU都暂停了，汇编窗口也打开了。

12. 至此，环境搭建结束。

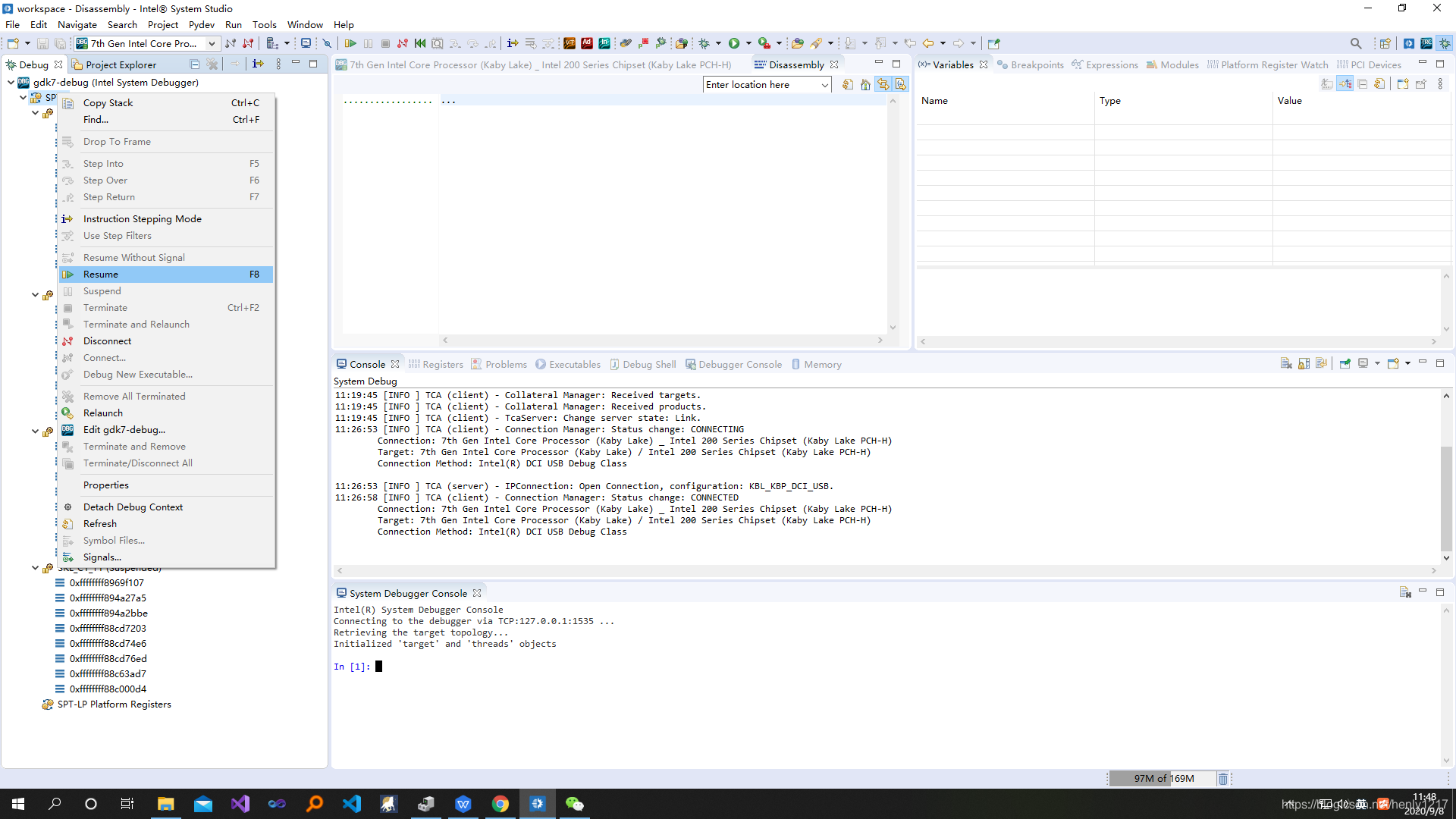

13. 如果要停止调试，ISS先Resume目标机，点击断开连接。（断下的情况下，重启目标机会出现后面说的情况）

尝试加入符号和源代码

1. 在目标机上执行sudo cat /proc/kcore，在输出里面找到SYMBOL(_stext)=x，记录这个x，应该是内核的起始地址。

2. 准备好内核符号文件和源码，可参考（https://blog.csdn.net/henly1217/article/details/107662054）来下载，然后执行readelf vmlinux-x.x.x –debug | grep DW_AT_comp_dir来获取编译路径，输出了路径就可以ctrl+c readelf了，比如我的vm-linux-5.3.0-62-generic是/build/linux-hwe-eg6_iE/linux-hwe-5.3.0。

3. 准备就绪：

   • 主机上已经有了源码目录和带符号的内核文件了；

   • 记下了内涵起始地址；

   • 记下了内核编译路径；

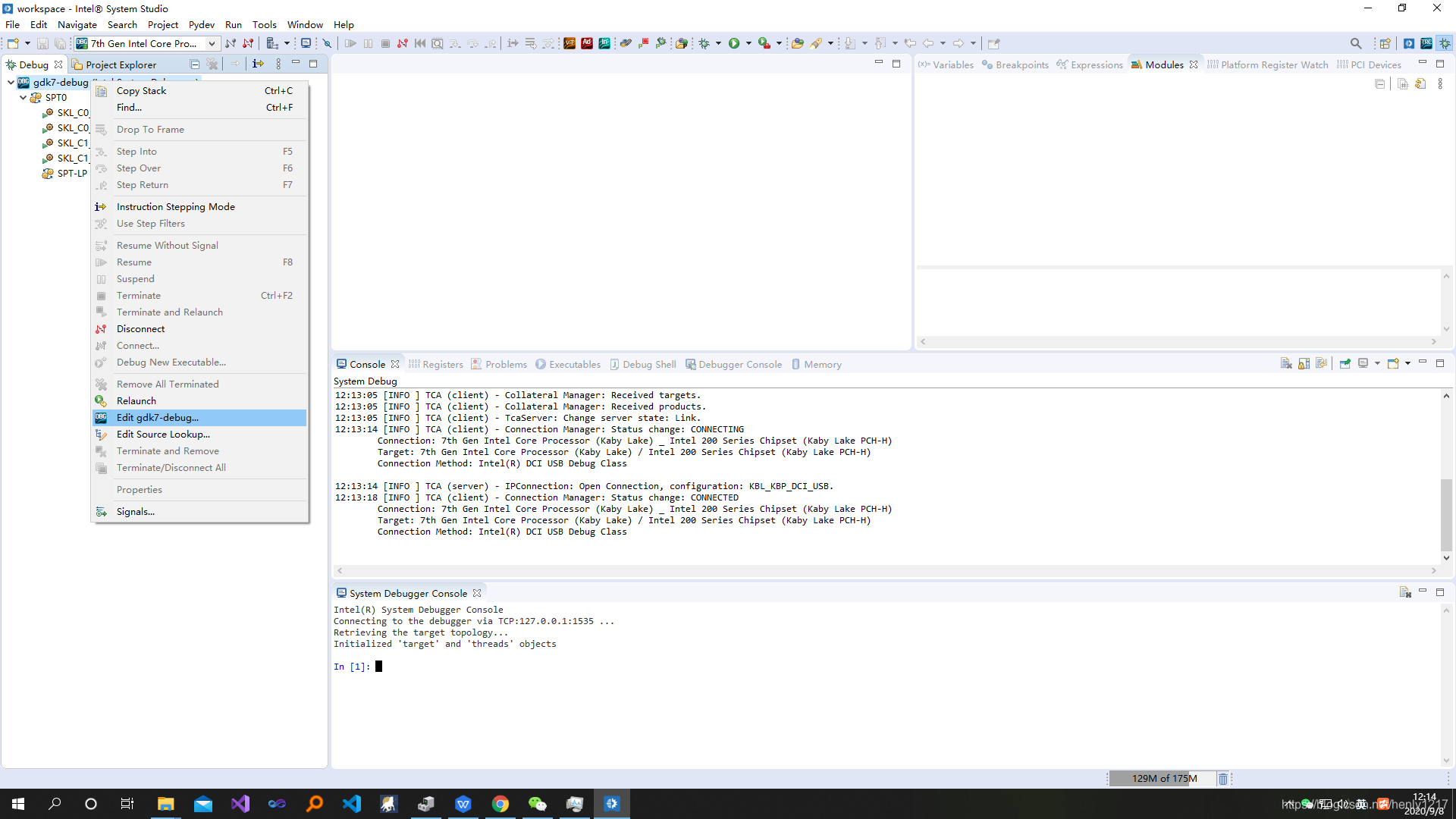

4. 重新编辑一下gdk7-debug

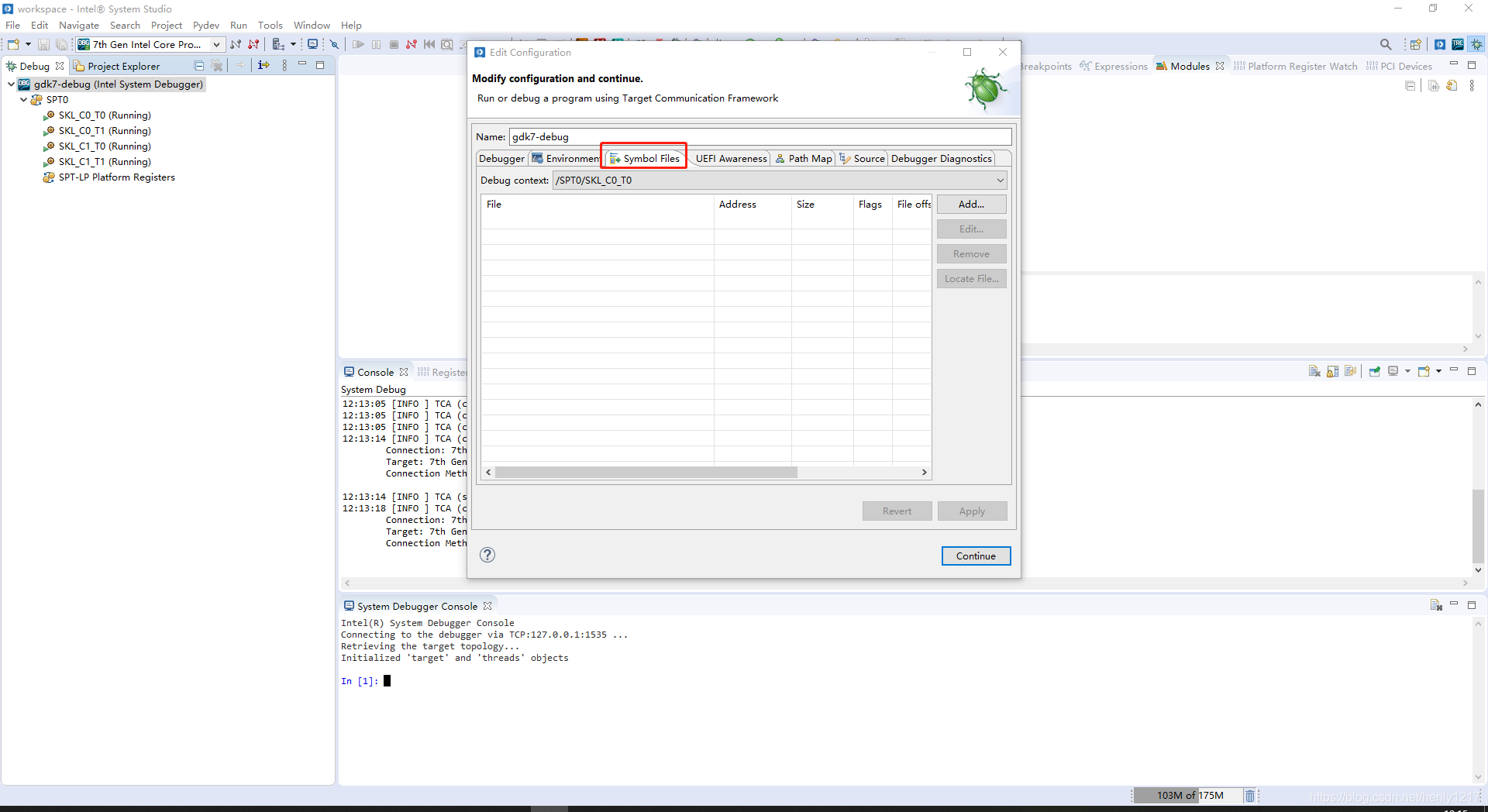

5. 选择“Symbol Files”，还要选择Debug context，指定哪个核？这里默认指定了第一个，然后点击Add…来添加：

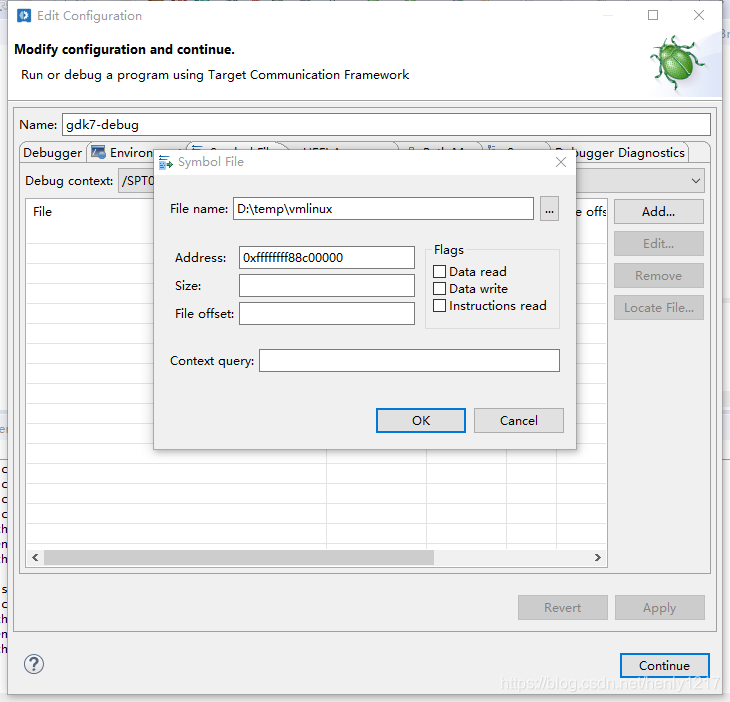

6. 选择内核符号路径，输入刚刚看到的内核地址，然后OK。

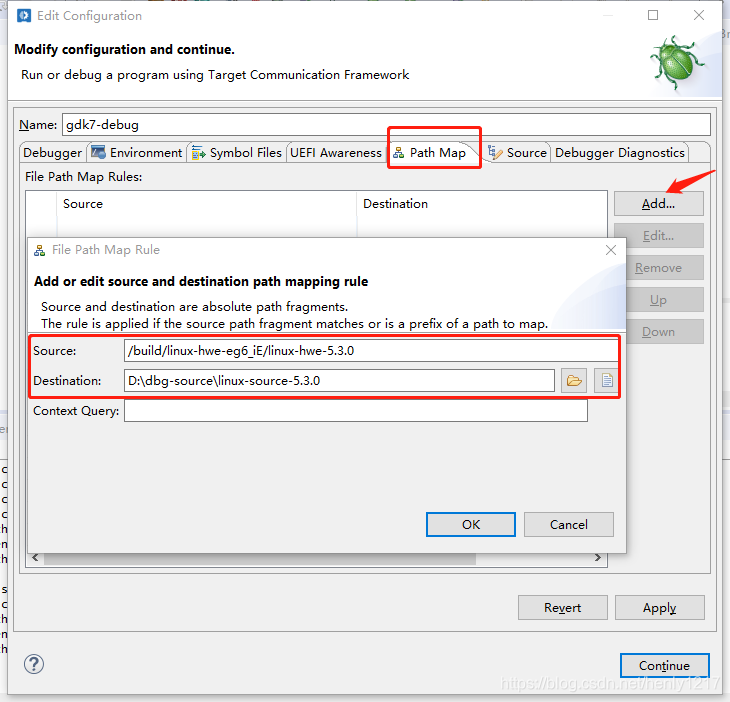

7. 然后切换到Path Map属性表下，设置如下：

8. 设置完成之后，点击Apply, 在点击Continue.

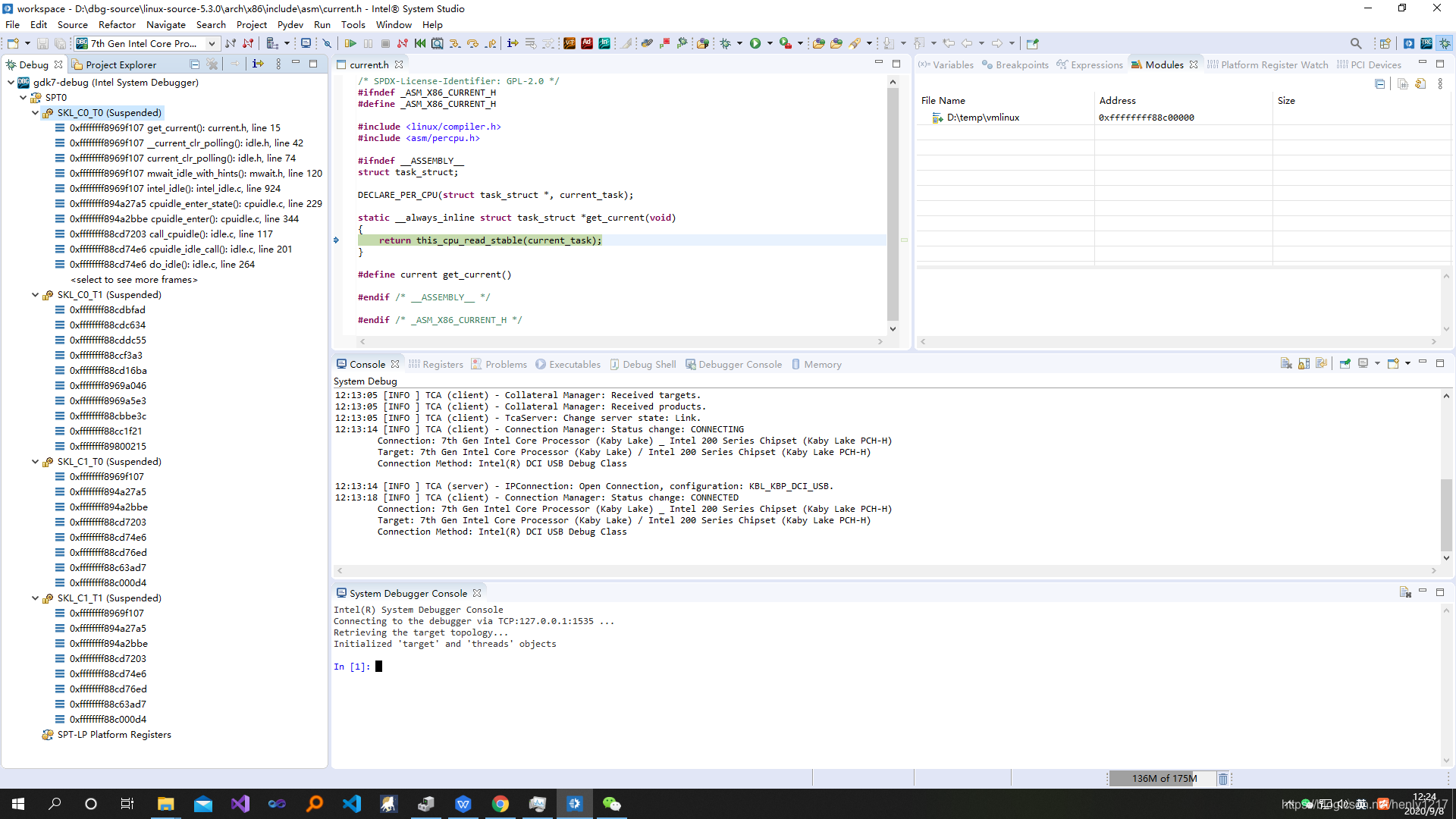

9. 我们重新在Suspend一次目标机，看到的如下，汇编已经被源码替换了。“Debug View”的堆栈也清晰了，可以更方便地调试了。

出现的问题：

1. 在连接过程中，出现“No CPU threads…”，主机的设备管理器是正常的。

问题重现：

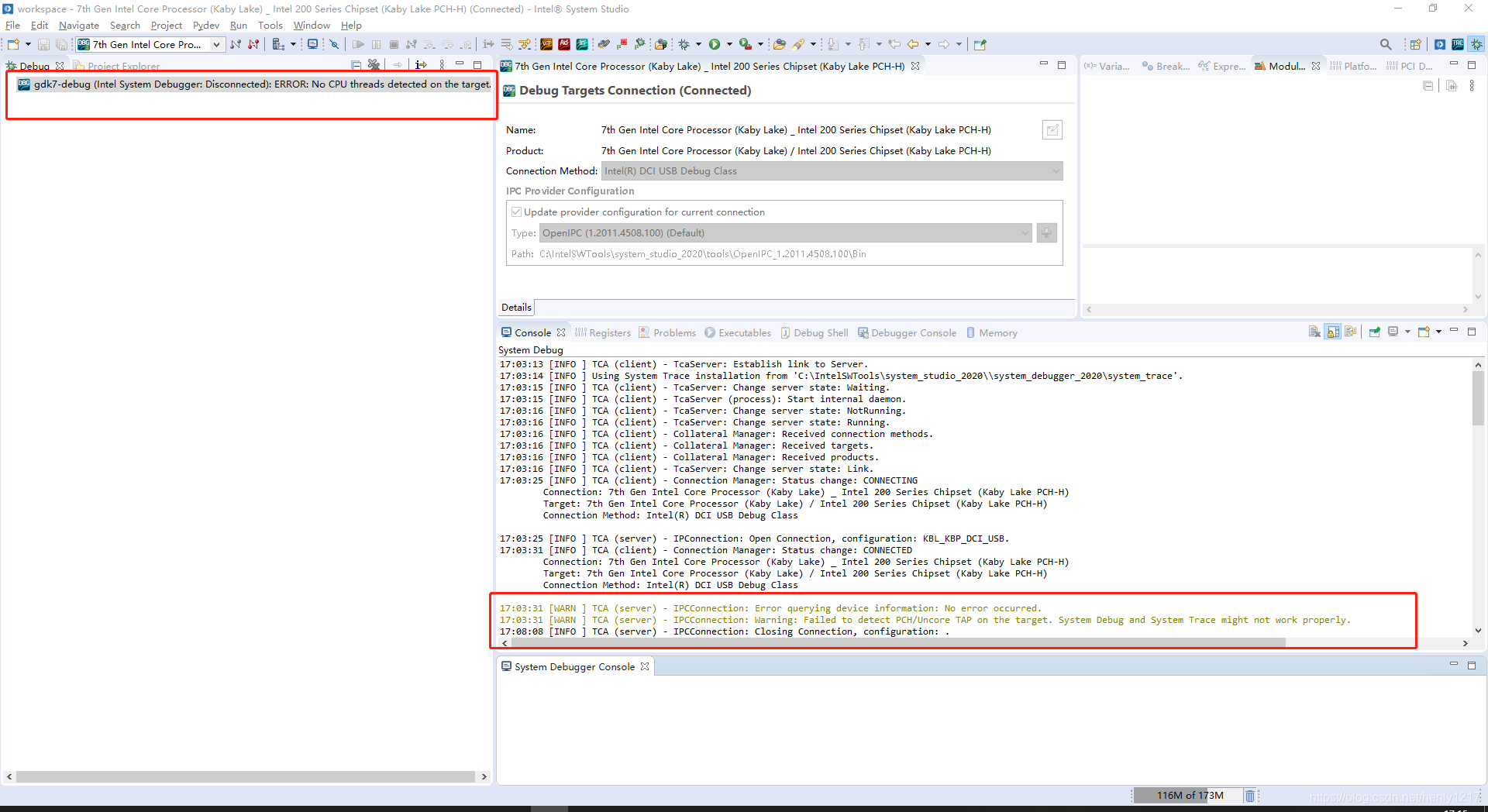

• ISS中点击“连接”后的表现：

17:10:54 [WARN ] TCA (server) - IPCConnection: Error querying device information: No error occurred.

17:10:54 [WARN ] TCA (server) - IPCConnection: Warning: Failed to detect PCH/Uncore TAP on the target. System Debug and System Trace might not work properly.

同时在点击Debug启动调试的时候，出现“No CPU threads on the target”。

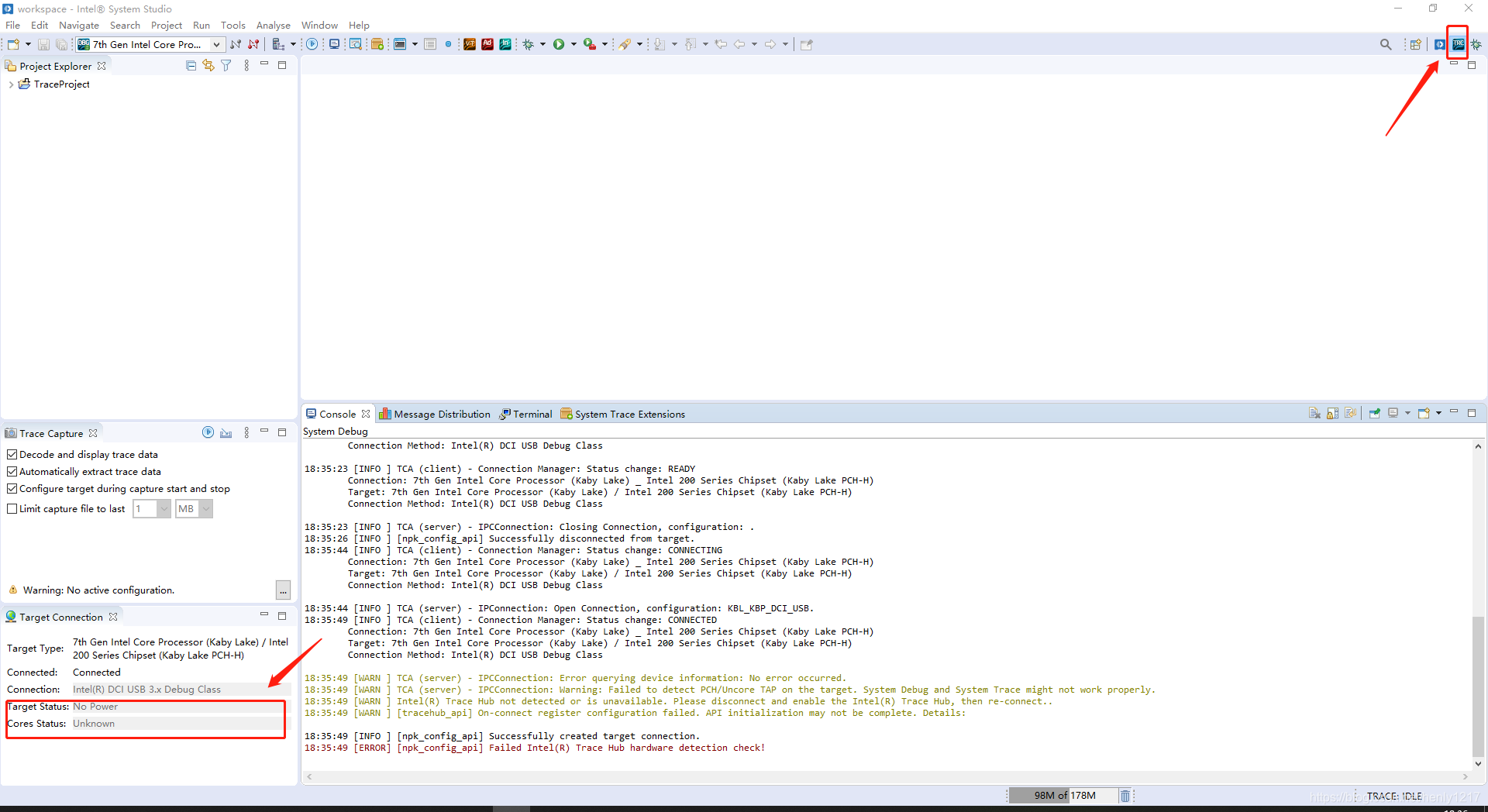

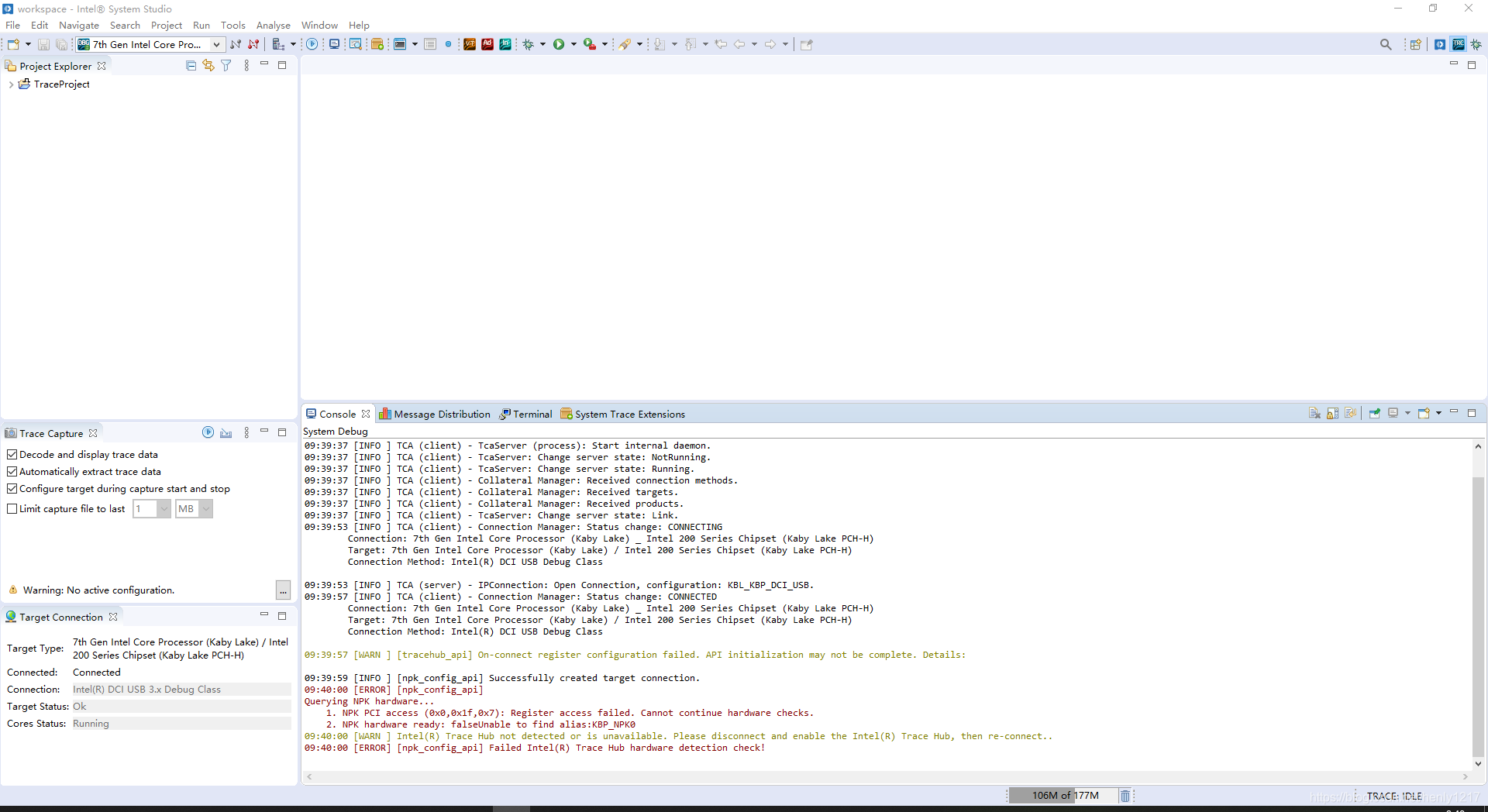

如下图，点击右上角的倒数第二个“System Trace”按钮查看“Target Connection”，发现“Target Status”：“No Power”, “Core Status”:“Unknown”。

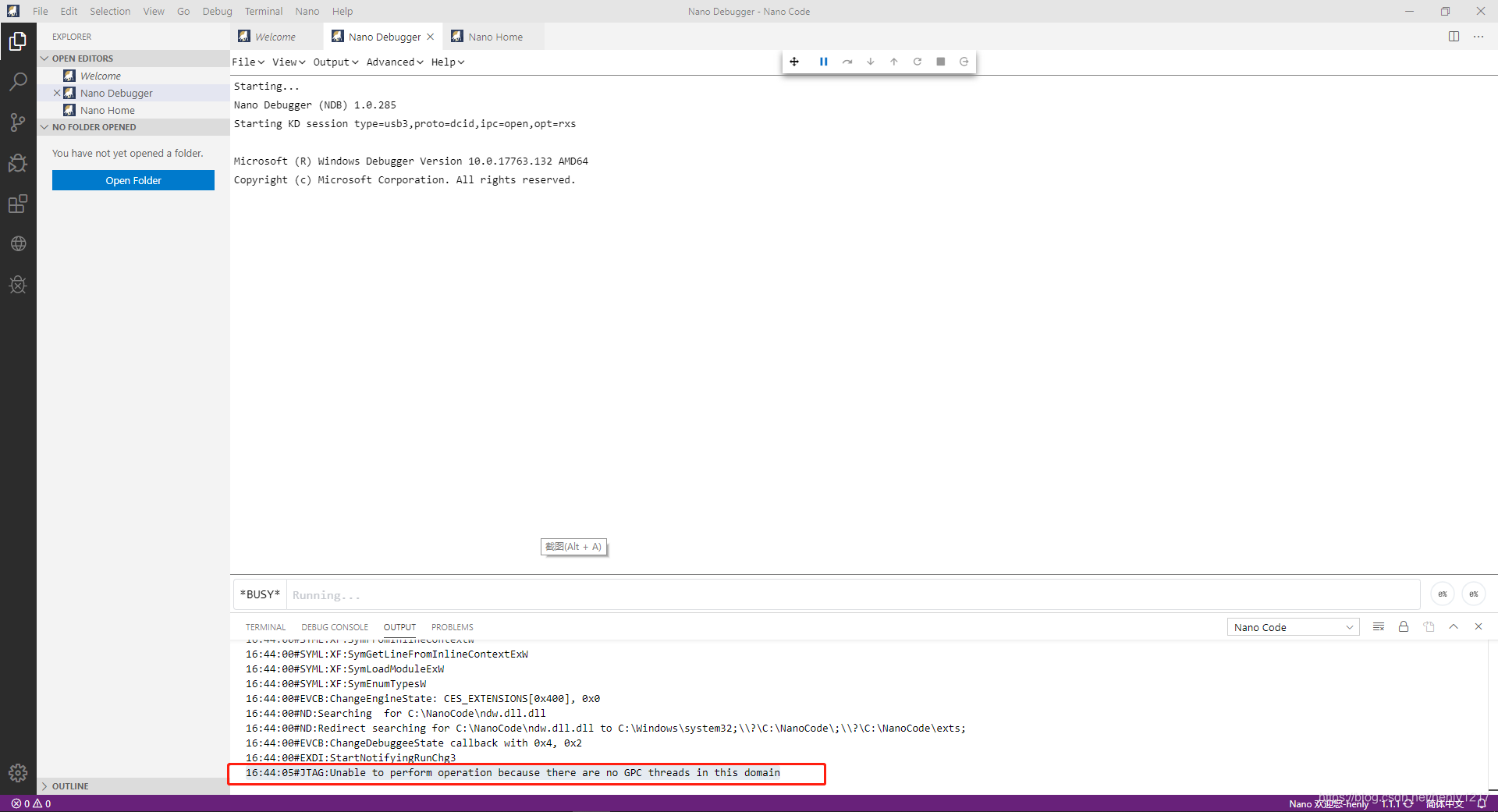

• NanoCode中的表现：

16:44:05#JTAG:Unable to perform operation because there are no GPC threads in this domain

尝试解决：

1. 搜索到

   https://community.intel.com/t5/Intel-System-Studio/Debugging-Linux-Hang-Apollo-Lake-CPU-Intel-System-Studio-DCI-DbC/td-p/1139171

   https://community.intel.com/t5/Intel-System-Studio/DCI-Connection-Problems/td-p/1160475

   只是说BIOS是否开启DCI等等，GDK7默认是开启的。

2. 尝试在主机ISS上删除连接，重新建立一个连接（一样的错误）

3. 重启主机（还是一样的错误）

4. 重启目标机？？（这样现场就没有了？？？）（还是一样的错误）

5. 等待明天来试试？？

6. 目标机关机，也拔电了，等待第二天来试试

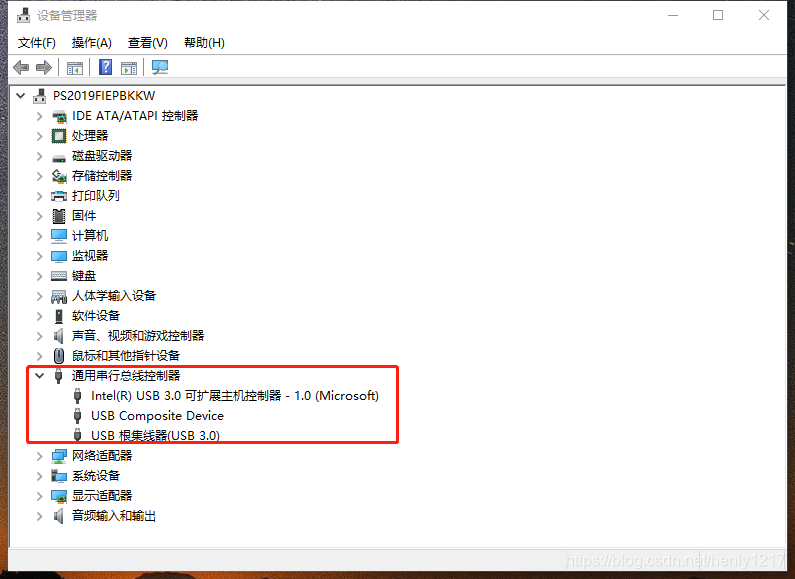

7. 第二天，结果，主机的设备管理器里面空空如也，没有发现“Intel DCI Transports(USB-Based)”,在“通用串行总线控制器”里面也没有发现设备。只能重新重启主机了。

8. 重启主机，果然，设备正常了

9. 下面使用ISS来连接目标机试试，成功连接了，虽然有其他报错。使用NanoCode来连接，也可以了。看到“Target Connection”里面的Target Status是OK,并且Core Status是Running,对比昨天是No Power和Unknown。

10. 通过实验，发现不正常的断开调试和强制重启目标机可能会触发这个错误，比如：在目标机断下的情况下，强制关闭目标机。今天由于一次意外，在断下的过程中，主机程序出现意外，无法恢复目标机，只能强制重启目标机，结果启动之后，就出现了上面的错误，心想，又要等一天？？？那不行啊！！！我就又尝试关闭目标机，然后断电，过了几分钟，重新开机，连接，竟然好了~。
